Verdichtende Argumente !!

Gelesen 4164 mal

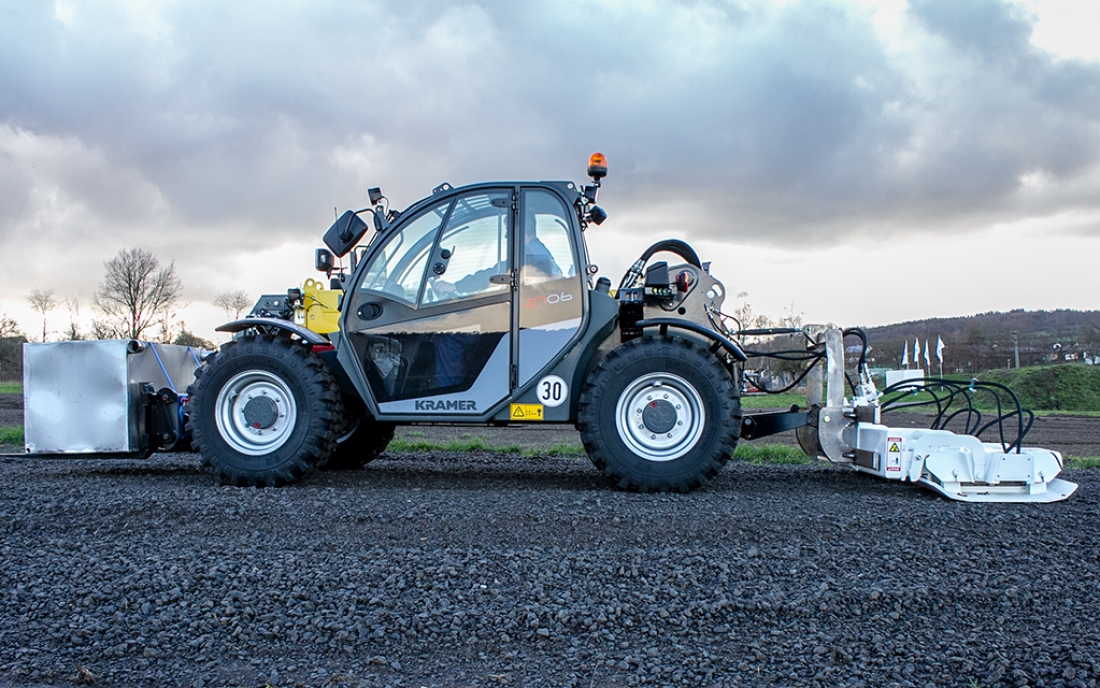

Durch den umfangreichen Ideenreichtum der Schwalmtaler Spezialisten um Jürgen Stehr entstand eine neue Maschinenkombination: Stehr Plattenverdichter SBV 80 HC 3, angebaut an einen Kramer Telelader 2706 mit Anbaumöglichkeiten vorne und hinten. Damit lassen sich Verdichtungsvorgänge auf kleinen und mittleren Baustellen noch besser und schneller durchführen.
Über die 3-Punkt Heck-Aufhängung wird der 2.150 mm breite Stehr Plattenverdichter SBV 80 HC 3 angebaut, der die Spurbreite des Laders auf beiden Seiten um 10 cm überragt. Da der oberflächennahe Bereich der eingebauten und noch unverdichteten Kiestragschicht bei sommerlichen Temperaturen sehr schnell austrocknet, wird an der Front des Laders auf der Palettengabel ein 1.500 Liter Wasserfass aus Edelstahl mit einer Wasserpumpe befestigt, um hydraulisch regelbar, einen optimalen, zum Verdichten erforderlichen Wassergehalt (FGSV 2007a, S. 20) zu erreichen
Dabei wird auch nur so viel Wasser in Breite und Menge aufgebracht, wie benötigt wird. Dies erfolgt einige Meter vor den Verdichterplatten. Dadurch kann das Wasser schneller in den Boden eindringen. Es entfallen einige kostspielige Verdichtungsübergänge mit damit verbundener Entmischung des Bodens, da die zum Verdichten wichtige gleichmäßige Kornabstufung erhalten bleibt! Bei einer Arbeitsbreite von 2.150 mm und Schütthöhen von 40 cm werden Flächenleistung und Verdichtungsergebnisse mit nur einem Übergang mehr als gefordert erreicht. Dies geschieht mit einer Wuchtkraft von 3 X 80 KN, bei einer hohen Schwingungsfrequenz von 70 Hertz, die ca. doppelt so hoch ist wie die Eigenschwingungsfrequenz des Bodens. Durch eine vertikal nach unten gerichtete Krafteinleitung sind kaum merkbare Schwingungen in der Umgebung festzustellen. Einsparung von Kraftstoff, geringerer Schadstoffausstoß und beste CO2-Bilanz bei höherer Leistung stellen eine Energieeffizienz dar, die momentan besser nicht sein kann.


Die Energieeffizienz ist ein Maß für den Energieaufwand zur Erreichung eines festgelegten Nutzens. Ein Vorgang ist dann effizient, wenn ein bestimmter Nutzen mit minimalem Energieaufwand erreicht wird.
Dies entspricht dem ökonomischen Prinzip (Minimalprinzip) und wird mit der Stehr-Erfindung voll umgesetzt. Verdichtungsarbeiten von Straßen und Flächen lassen sich energieeffizienter, einfacher, schneller, umweltgerechter und damit deutlich kostengünstiger durchführen. Herkömmliche Walzen oder dergleichen arbeiten beim Verdichten von kiesigen, sandigen Böden mit einer relativ schlechten Energieeffizienz, wie dies z. B. von Roland Anderegg (Hochschule für
Technik und Automation, CH-Windisch) festgestellt wurde (AND2011). Versuche ergaben, dass beim Einsatz von herkömmlichen Walzenzügen auf granularen Medien nur ein Anteil von ca. 30 % der bereitgestellten Energie für die eigentliche Verdichtungsenergie zur Verfügung steht. Der restliche Anteil der aufgewendeten Gesamtenergie in Höhe von ca. 70% geht durch die lineare Einleitung der Verdichtungsdynamik und der damit verbundenen höheren Abrollkraft über den zylindrischen Walzenkörper und durch eine breite Ausstreuung in die Umgebung verloren. Zusätzlich erfolgt keine gleichmäßige Verdichtung bis in die Oberfläche, da das Material ausweicht und horizontal verschoben wird. Als nachteilig hat sich außerdem herausgestellt, dass diese teilweise unerwünschten, breit gestreuten und damit nicht effizienten Schwingungen zu sogenannten schädlichen Umwelteinwirkungen führen. Es treten immer öfter Probleme beim Verdichten in bewohnten Gebieten durch Erschütterungen auf. So wurden und werden oftmals Gebäudeschäden und Ausfälle von elektronischen Geräten im Zusammenhang mit Verdichtungsarbeiten festgestellt. Anwohner beschweren sich über zu hohe Erschütterungen. Die entstandenen Schäden an Gebäuden und Einrichtungen müssen mit erheblichen Kosten vom Verursacher aufwendig saniert werden. Über einen einfach zu bedienenden Bordcomputer bekommt der Fahrer die Informationen über den Verdichtungsvorgang, Schwingungsfrequenz und Fahrgeschwindigkeit auf einem übersichtlichen Farbdisplay in der Kabine angezeigt. Durch den Einsatz der Stehr Plattenverdichter SBV 80 HC 3 mit Wasserberieselung können Bauabläufe enorm verkürzt und somit auch die Termine eingehalten werden.
