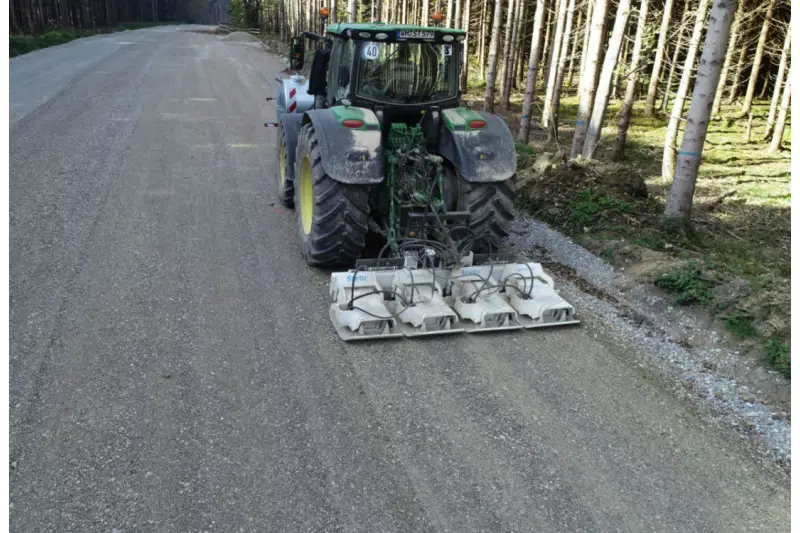

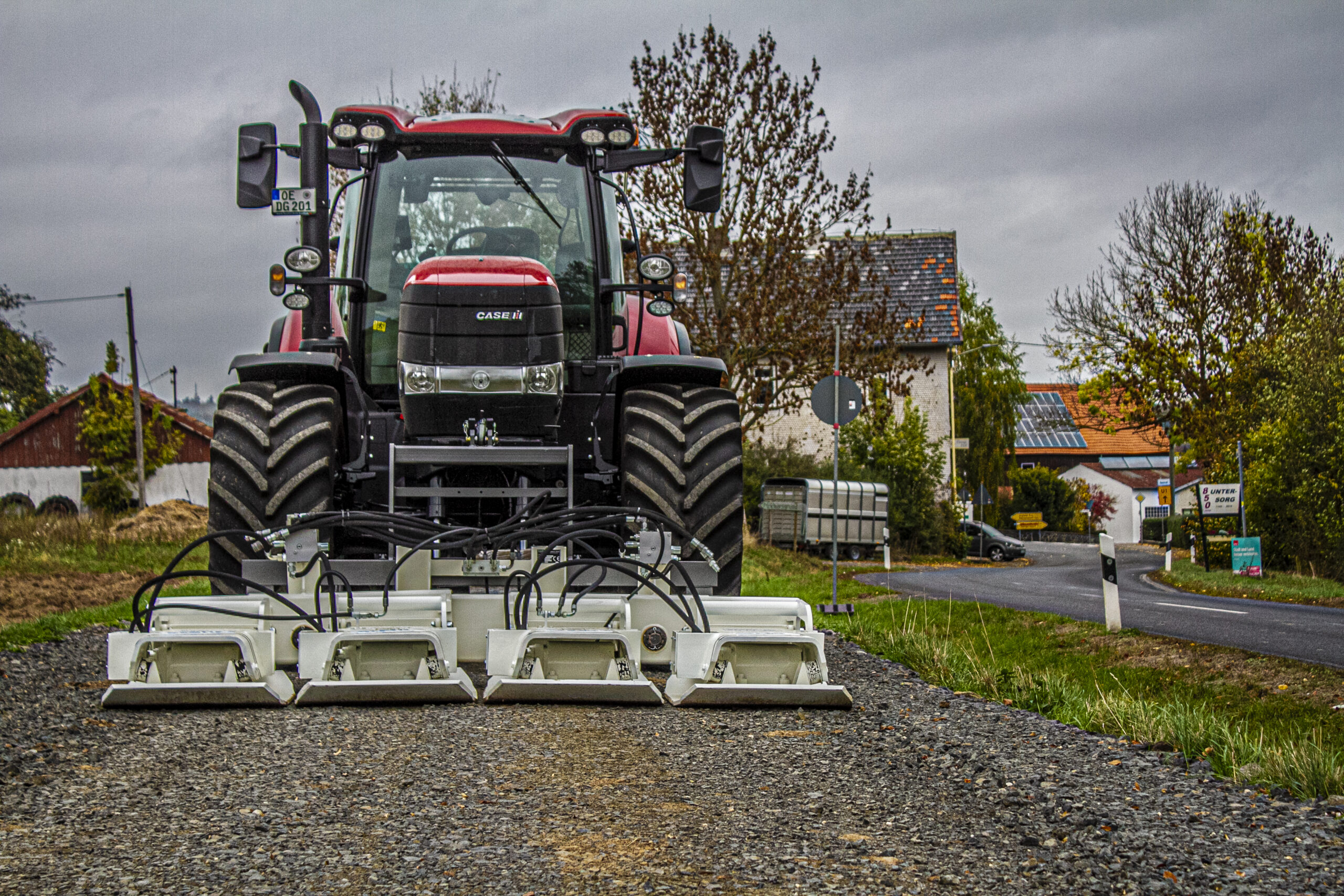

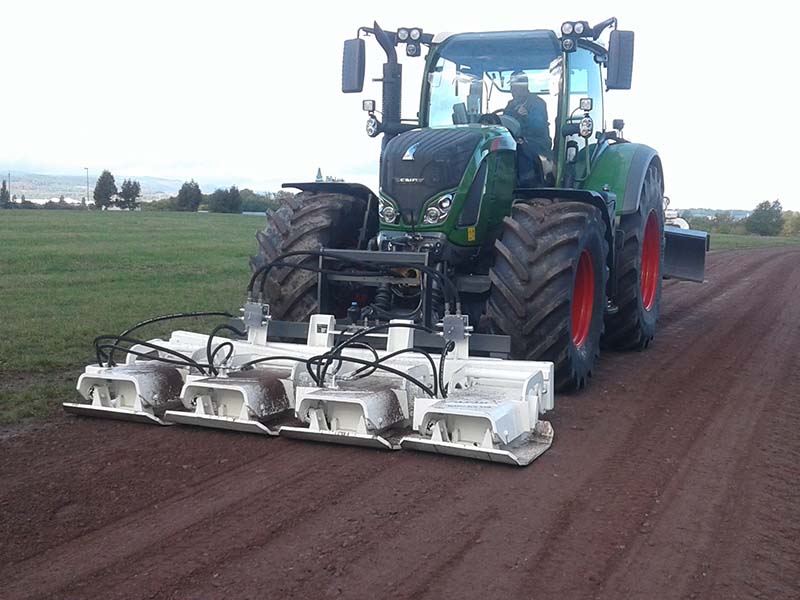

Anbau-Plattenverdichter SBV 80 H4
Technische Daten
| Gewicht | 1820 kg |
| Breite | 3000 mm |
| Ölbedarf | 120 l/min |
| Frequenz | 70 Hz |
| Wuchtkraft | 4 x 80 kN = 320 kN |
| Trägergerät | Traktoren |
Optional erhältlich:
|
|
Effizient & Kompakt
Der Stehr Plattenverdichter SBV 80 H4 bietet eine Reihe von Vorteilen, die ihn zu einer effizienten und umweltfreundlichen Lösung für die Bodenverdichtung macht.
Der SBV 80 HC 2 wurde speziell für enge innerörtliche Baustellen entwickelt. Trotz seiner kompakten Gesamtbreite von nur 1.400 mm erzielt er bei granularen Medien Verdichtungsergebnisse, die selbst ein 13-Tonnen-Walzenzug nicht erreicht.
Der entscheidende Vorteil: Die Kombination aus Lader und Verdichter lässt sich einfach auf einem PKW-Tandemanhänger transportieren. Das spart kostenintensive Tiefladertransporte und vermeidet teure Leerfahrten.
Stehr SCC Compaction Control
Verdichtungsmessgerät inklusive. Anzeige von Frequenz, Fahrgeschwindigkeit und dem Zustand der Verdichtung.
Mehr Leistung, weniger Emissionen
Unser System setzt neue Maßstäbe in der Verdichtungstechnik. Dank minimaler Umgebungsschwingungen und spürbar schnellerem Baufortschritt steigern Sie Ihre Produktivität auf ein Maximum. Gleichzeitig profitieren Sie von einer herausragenden CO² Bilanz, signifikanten Kraftstoffeinsparungen und einer optimalen Auslastung Ihres Trägergerätes.
Technologie
Durch die patentierte 4-Wellen-Technologie mit einer 70 Hz Vibrationsfrequenz wird das zu verdichtende Material doppelt so schnell angeregt wie bei Walzenzügen (max. 35 Hz), und durch die Platten entsteht keine Drehbewegung, bei der sich die Oberfläche wie bei Walzenzügen wieder auflockert.
Zwischen der Korngröße d und deren Eigenschwingungszahl n gilt die mathematische Beziehung d ~ 1/ n². Höhere Erregerfrequenzen regen verstärkt die kleineren Körner zum Schwingen an, wodurch diese in die freien Räume zwischen den größeren Körnern wandern können und die Anzahl der Kornkontakte und damit die Steifigkeit des Bodens innerhalb kürzester Zeit stark zunehmen. Die Eigenfrequenz der Böden liegt üblicherweise zwischen 25 und 35 Hz und ändert sich mit dem Verdichtungsfortschritt.
Leitet man diese Frequenz in den Boden ein, dann werden vorwiegend die Körner mit einem größeren Durchmesser zum Schwingen angeregt, während alle anderen Körngrößen aufgrund der relativ geringen Beschleunigung nur wenig reagieren. Da die größeren Körner immer von kleineren Körnern umlagert sind, wird die Beschleunigung der großen Körner gedämpft.
Die Stehr-Hochfrequenz-Verdichterplatten arbeiten mit einer Frequenz von 70 Hz, auf die die Körner mit einem kleineren Durchmesser unter Resonanz reagieren. Auch die effektive Beschleunigung der größeren Körner wird durch die verbesserte Schwingungsübertragung deutlich verstärkt. Mit Hilfe der zusätzlich von der Verdichterplatte ausgeübten Flächenpressung lagert sich das Material dichter ein. Hierdurch entsteht eine wesentlich homogenere Oberfläche und bei statischen Lastplattendruckversuchen ist das (E-Modul) durch die geschlossene Oberfläche immer vorteilhafter.
CO² - Kraftstoff - Leistung
Es ergeben sich durch den Einsatz der Verdichterplatten auch nachhaltige Umweltfaktoren wie:
- Einsparung von Kraftstoff
- Geringerer Schadstoffausstoß
- Beste CO²-Bilanz bei höherer Leistung
Live Demonstration
Wir präsentieren Ihnen die Leistungsfähigkeit unserer Plattenverdichter direkt in der Praxis. Auf unserem weitläufigen 70.000 m² großen Testgelände weisen wir die Verdichtungsleistung nicht nur optisch durch den Wasserglastest nach, sondern belegen sie punktgenau mit modernster Messtechnik – vom dynamischen Lastplattendruckversuch bis zur Erschütterungsmessung gemäß DIN 4150-3. Vereinbaren Sie gleich einen Termin für Ihre Live-Demonstration!
