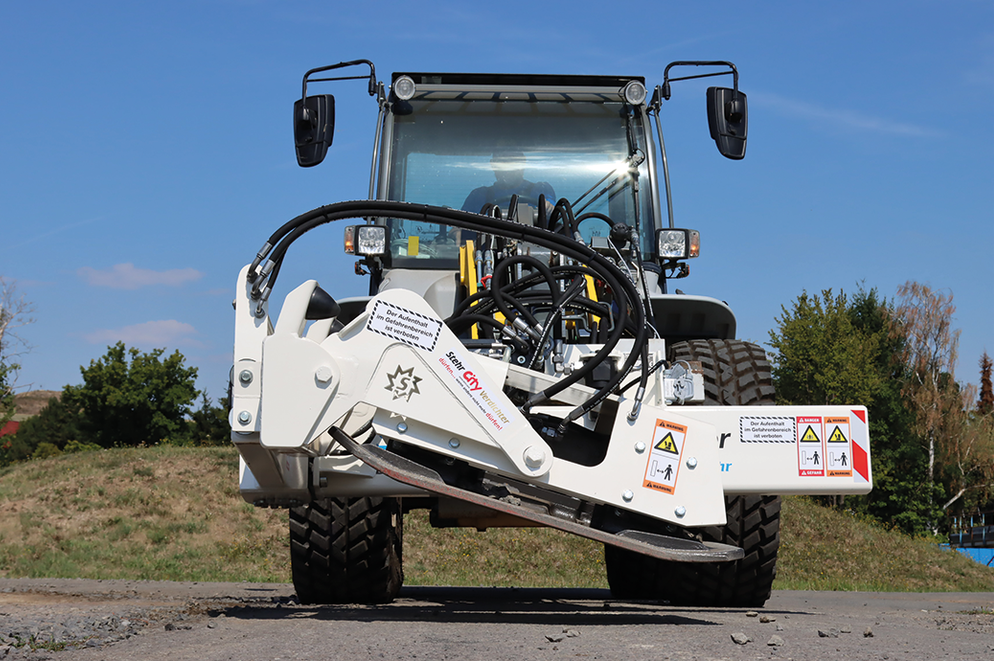

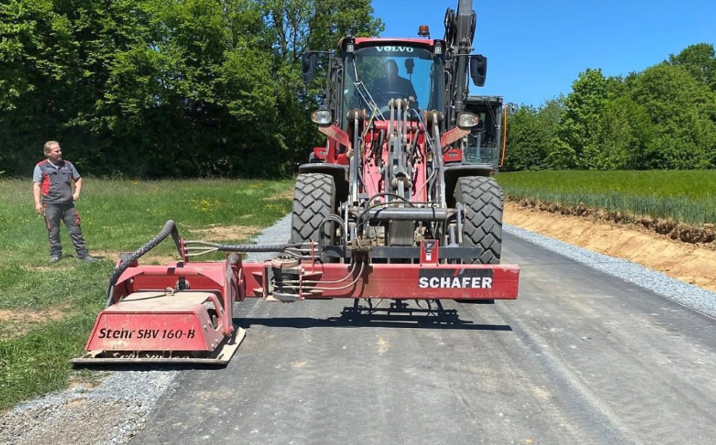

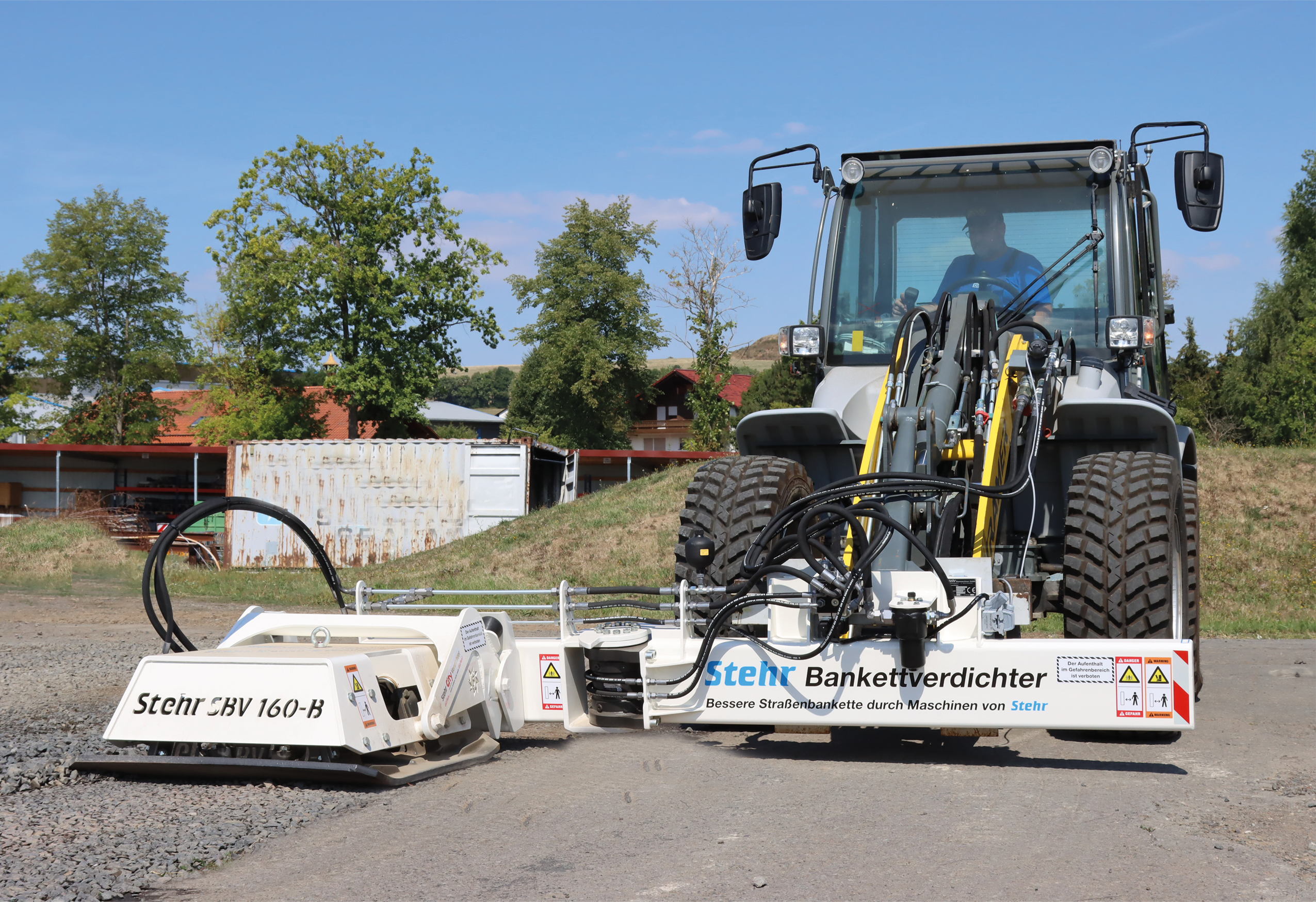

Bankettverdichter SBV 160 B
Technische Daten
| Gewicht | 1220 kg |
| Breite | 1070 mm |
| Ölbedarf | 50-75 l/min |
| Frequenz | 70 Hz |
| Wuchtkraft | 1 x 160 kN |
| Trägergerät | Radlader, Traktoren, Raupenlader |
Die absolute Schwergewichtslösung
Der Stehr Bankettverdichter SBV 160-B bietet eine Reihe von Vorteilen, die ihn zu einer effizienten und umweltfreundlichen Lösung für die Bodenverdichtung macht. Er ist die absolute Schwergewichtslösung für den professionellen Straßen- und Bankettbau.
Während kleinere Modelle auf Standard-Bankette ausgelegt sind, spielt der SBV 160-B (Bankettausführung der 160er-Klasse) seine Stärken überall dort aus, wo extreme Materialstärken, schwer zu verdichtende Baustoffe oder höchste Einbaugeschwindigkeiten gefordert sind.
Key Features & Vorteile:
- Enorme Wuchtkraft: Mit 160 kN auf einer einzigen Verdichterplatte bietet das Gerät doppelt so viel Punktenergie wie die 80-kN-Klasse. Das ermöglicht extrem hohe Verdichtungswerte selbst bei stark verdichtbaren Baustoffen, grobem Recyclingmaterial oder dicken Schütthöhen.
- Maximale Tiefenwirkung & Standfestigkeit: Bankette werden bis in tiefere Schichten so stark verfestigt, dass ein späteres Abbrechen der Asphaltkanten durch überfahrende LKW oder landwirtschaftliche Fahrzeuge effektiv verhindert wird.
- 100 % vertikale Krafteinleitung: Dank der gegenläufig rotierenden Unwuchten wirkt die Schwingung ausschließlich senkrecht. Dadurch drückt sich das Material fest nach unten, anstatt seitlich auszuweichen oder abzurutschen – die geformte Bankettkante bleibt absolut stabil.
- Schonung der Asphaltkante & Bauten: Da keine schädlichen Horizontalschwingungen entstehen, gibt es keine Rissbildung oder Beschädigungen an der frischen Asphaltdecke oder an angrenzenden Schachtbauwerken und Schutzplanken.
- Effizienz im Fließverkehr: Durch die hohe Verdichtungsleistung wird der gewünschte Verdichtungsgrad meist in einem einzigen, zügig durchgeführten Arbeitsgang erreicht. Das minimiert Baustellenzeiten und Beeinträchtigungen des laufenden Verkehrs enorm.

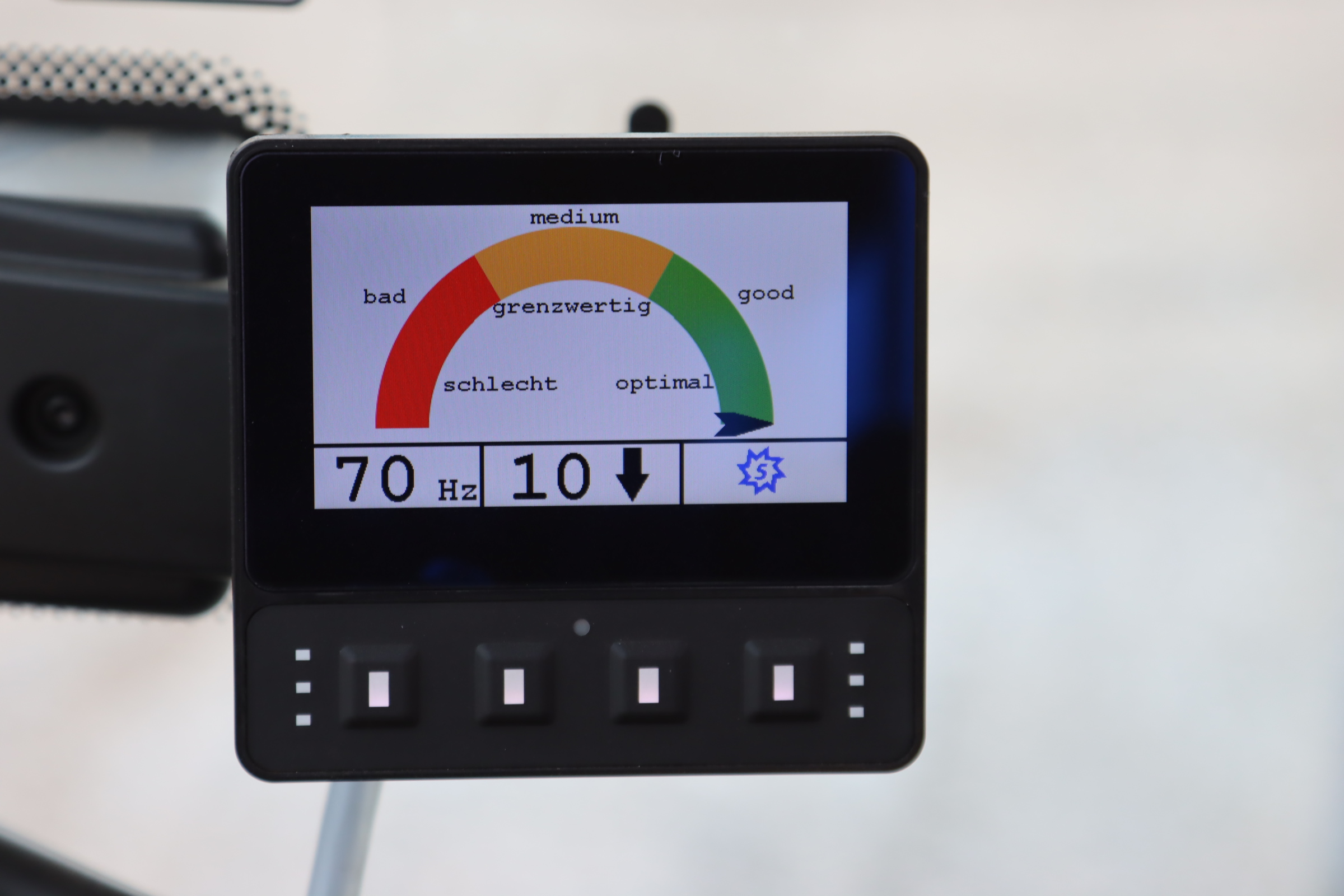

Stehr SCC Compaction Control
Verdichtungsmessgerät inklusive. Anzeige von Frequenz, Fahrgeschwindigkeit und dem Zustand der Verdichtung.
Hohe Treibstoff- & Emissionsersparnis
Im Vergleich zum Einsatz von schweren Walzenzügen oder aufwendigen Sondergeräten senkt die Kombination aus Trägerfahrzeug und Stehr-Anbauverdichter den Kraftstoffverbrauch um bis zu 50 %.
Technologie
Durch die patentierte 4-Wellen-Technologie mit einer 70 Hz Vibrationsfrequenz wird das zu verdichtende Material doppelt so schnell angeregt wie bei Walzenzügen (max. 35 Hz), und durch die Platten entsteht keine Drehbewegung, bei der sich die Oberfläche wie bei Walzenzügen wieder auflockert.
Zwischen der Korngröße d und deren Eigenschwingungszahl n gilt die mathematische Beziehung d ~ 1/ n². Höhere Erregerfrequenzen regen verstärkt die kleineren Körner zum Schwingen an, wodurch diese in die freien Räume zwischen den größeren Körnern wandern können und die Anzahl der Kornkontakte und damit die Steifigkeit des Bodens innerhalb kürzester Zeit stark zunehmen. Die Eigenfrequenz der Böden liegt üblicherweise zwischen 25 und 35 Hz und ändert sich mit dem Verdichtungsfortschritt.
Leitet man diese Frequenz in den Boden ein, dann werden vorwiegend die Körner mit einem größeren Durchmesser zum Schwingen angeregt, während alle anderen Körngrößen aufgrund der relativ geringen Beschleunigung nur wenig reagieren. Da die größeren Körner immer von kleineren Körnern umlagert sind, wird die Beschleunigung der großen Körner gedämpft.
Die Stehr-Hochfrequenz-Verdichterplatten arbeiten mit einer Frequenz von 70 Hz, auf die die Körner mit einem kleineren Durchmesser unter Resonanz reagieren. Auch die effektive Beschleunigung der größeren Körner wird durch die verbesserte Schwingungsübertragung deutlich verstärkt. Mit Hilfe der zusätzlich von der Verdichterplatte ausgeübten Flächenpressung lagert sich das Material dichter ein. Hierdurch entsteht eine wesentlich homogenere Oberfläche und bei statischen Lastplattendruckversuchen ist das (E-Modul) durch die geschlossene Oberfläche immer vorteilhafter.
CO² - Kraftstoff - Leistung
Es ergeben sich durch den Einsatz der Verdichterplatten auch nachhaltige Umweltfaktoren wie:
- Einsparung von Kraftstoff
- Geringerer Schadstoffausstoß
- Beste CO²-Bilanz bei höherer Leistung
Live Demonstration

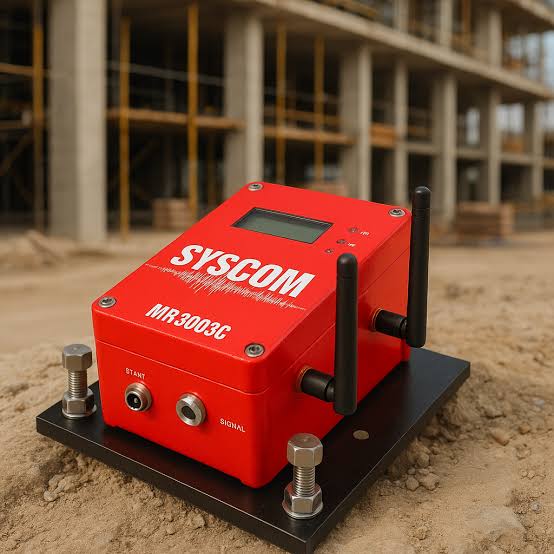

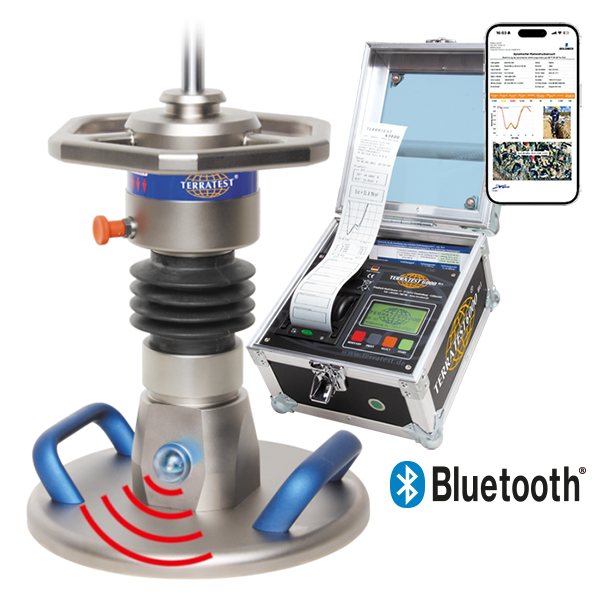

Wir präsentieren Ihnen die Leistungsfähigkeit unserer Plattenverdichter direkt in der Praxis. Auf unserem weitläufigen 70.000 m² großen Testgelände weisen wir die Verdichtungsleistung nicht nur optisch durch den Wasserglastest nach, sondern belegen sie punktgenau mit modernster Messtechnik – vom dynamischen Lastplattendruckversuch bis zur Erschütterungsmessung gemäß DIN 4150-3. Vereinbaren Sie gleich einen Termin für Ihre Live-Demonstration!
